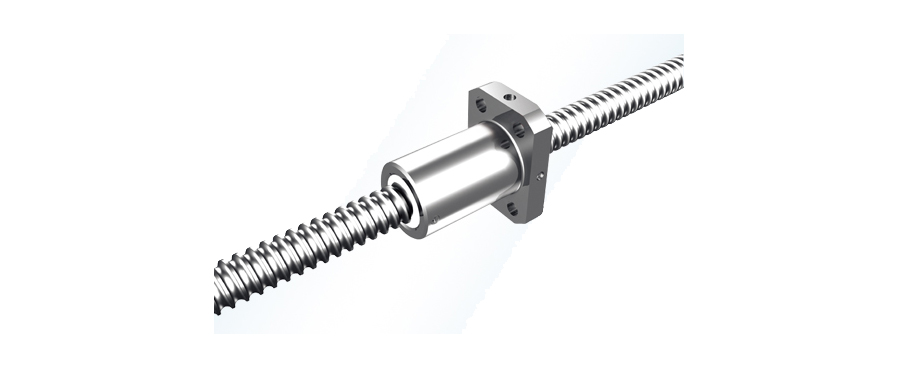

SSVW内循环方形螺母系列

注:螺帽刚性 - 如下表所示之刚性质是施加30%之动负荷(Ca)为轴向负荷时,沟槽与钢珠间所产生的弹性变形而求得之理论值。

单位:mm
丝杆尺寸 钢珠直径

循环圈数
圈x列

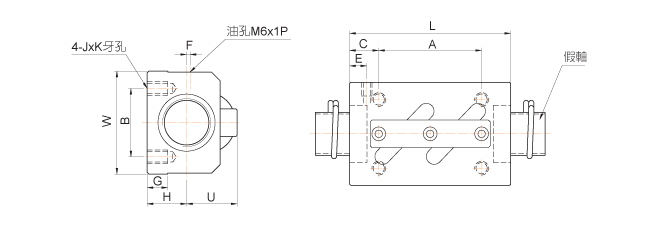

基本额定负荷(kgf) 螺帽尺寸 螺帽编号 CAD
长度 宽度 高度 安装用攻牙孔 给油孔 基准面高 刚性
外径 导程 动负荷
(1×106 REV.)
Ca

静负荷

Co

L

W

H A B C JxK E F G U kgf/μm
14 4 2.381 3.5x1 500 1110 35 34 13 22 26 6.5 M4x7 6 2 6 18 15 SSVW1404A-3.5P 下載CAD檔
5 3.175 2.5x1 515 990 35 34 13 22 26 6.5 M4x7 6 2 6 18 11 SSVW1405B-2.5P 下載CAD檔
16 5 3.175 2.5x1 590 1210 35 42 16 22 32 6.5 M5x8 6 2 8 21 13 SSVW1605B-2.5P 下載CAD檔
20 5 3.175 2.5x1 625 1450 35 48 17 22 35 6.5 M6x10 6 3 9.15 22 15 SSVW2005B-2.5P 下載CAD檔
10 4.762 2.5x1 1100 2220 58 48 18 35 35 11.5 M6x10 10 2 9.5 25 16 SSVW2010D-2.5P 下載CAD檔
25 5 3.175 2.5x1 720 1830 35 60 20 22 40 6.5 M8x12 7 5 9.5 25 18 SSVW2505B-2.5P 下載CAD檔
10 6.350 2.5x2 3240 7170 94 60 23 60 40 17 M8x12 10 - 10 30 40 SSVW2510F-5.0P 下載CAD檔
28 6 3.175 2.5x2 1380 4140 67 60 22 40 40 13.5 M8x12 8 5 10 27 39 SSVW2806B-5.0P 下載CAD檔
32 10 6.350 2.5x1 1930 4680 64 70 26 45 50 9.5 M8x12 10 - 12 36 25 SSVW3210F-2.5P 下載CAD檔
2.5x2 3130 9410 94 60 17 49 SSVW3210F-5.0P 下載CAD檔

PDF文档下载:

转造级滚珠导丝杆导程精度 (e300)

PMI 转造级滚珠导丝杆外径及导程对照表

轴向背隙

材料与硬度

转造级滚珠导丝杆形式与尺寸

转造级滚珠丝杆螺帽
