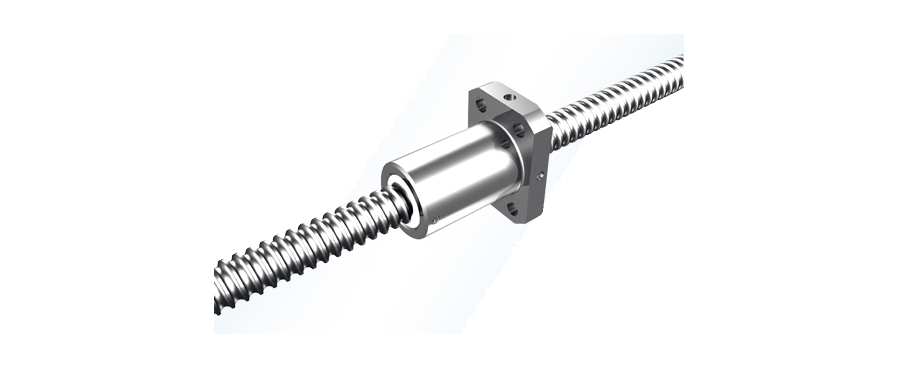

FSIN/FDIN内循环双切边系列

注：
1. Cam与Coam分别表示修正后的动态与静态负载，其计算方式依DIN69051的标准 。
2. 螺帽刚性 - 如下表所示之刚性质是施加30%之动负荷(Ca)为轴向负荷时，沟槽与钢珠间所产生的弹性变形而求得之理论值。

单位:mm

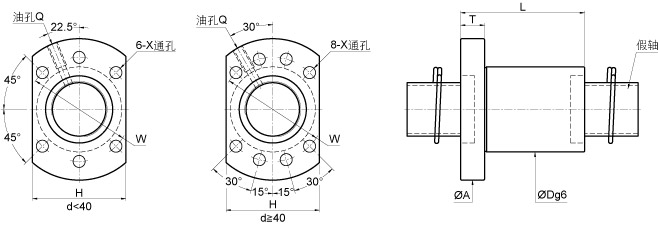

丝杆尺寸		钢珠直径	循环圈数	修正后额定负荷(kgf)		螺帽尺寸										螺帽编号	CAD
						外径	长度	法兰					油孔	螺丝孔	刚性
外径	导程			动负荷 (1×106 REV.) Cam	静负荷 Coam	D	L	A	T	W	G	H	Q	X	kgf/μm
16	5	3.175	3	1050	2200	28	42	48	10	38	20	40	M6x1P	5.5	17	FSIN1605B-3.0P
20	5	3.175	3	1200	2780	36	44	58	12	47	22	44	M6x1P	6.5	24	FSIN2005B-3.0P
			4	1530	3720		50								25	FSIN2005B-4.0P
25	5	3.175	3	1320	3540	40	44	62	12	51	24	48	M6x1P	6.5	28	FSIN2505B-3.0P
			4	1700	4720		50								37	FSIN2505B-4.0P
	10	4.762	4	2900	6990		85	62	12	51	24	48	M6x1P	6.5	32	FSIN2510D-4.0P
32	5	3.175	3	1470	4560	50	47	80	12	65	31	62	M6x1P	9	37	FSIN3205B-3.0P
			4	1900	6090		50								50	FSIN3205B-4.0P
			6	2690	9150		66								69	FSIN3205B-6.0P
	10	6.35	3	3680	8750	50	74	80	13	65	31	62	M6x1P	9	39	FSIN3210F-3.0P
			4	4720	11670		80								50	FSIN3210F-4.0P
40	5	3.175	4	2090	7670	63	54	93	15	78	35	70	M8x1P	9	52	FSIN4005B-4.0P
			6	2940	11510		66								77	FSIN4005B-6.0P
	10	6.35	3	4140	11130		74								46	FSIN4010F-3.0P
			4	5310	14850		82								60	FSIN4010F-4.0P
50	10	6.35	3	4610	14090	75	78	110	18	93	42.5	85	M8x1P	11	54	FSIN5010F-3.0P
			4	5890	18780		88								70	FSIN5010F-4.0P
			6	8350	28170		106								103	FSIN5010F-6.0P
