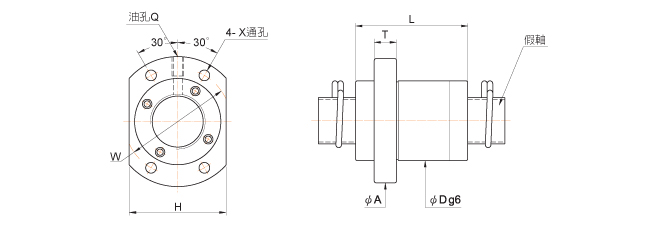

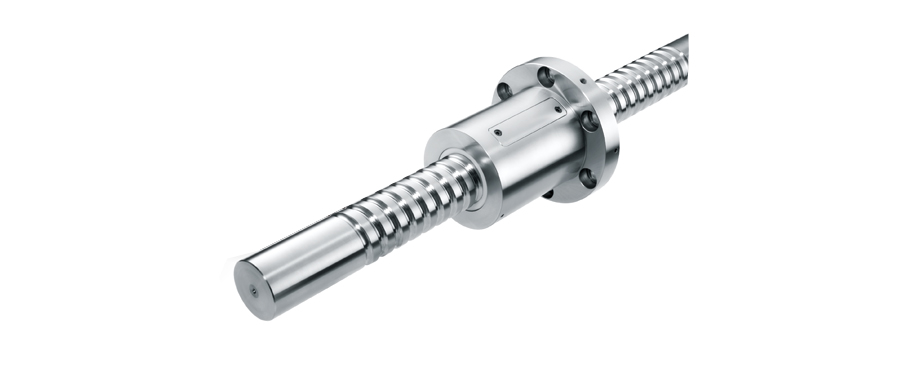

FSKW内循环法兰式单螺帽系列

注：螺帽刚性 - 如下表所示之刚性质是施加30%之动负荷(Ca)为轴向负荷时，沟槽与钢珠间所产生的弹性变形而求得之理论值。

单位:mm

丝杆尺寸		钢珠直径	循环圈数 圈x螺纹数	基本额定负荷(kgf)		螺帽尺寸									螺帽编号	CAD
						外径	长度	法兰				螺丝孔	油孔	刚性
外径	导程			动负荷 (1×106 REV.) Ca	静负荷 Co	D	L	A	T	W	H	X	Q	kgf/μm
15	10	3.175	2.8x2	1000	2570	34	44	57	10	45	40	5.5	M6x1P	26	FSKW1510B-5.6P
16	16	3.175	1.8x1	330	640	32	38	53	10	42	38	4.5	M6x1P	9	FSKW1616B-1.8P
20	20	3.175	1.8x2	780	2280	39	52	62	10	50	46	5.5	M6x1P	21	FSKW2020B-3.6P
25	25	3.969	1.8x2	1230	3570	47	62	74	12	60	56	6.6	M6x1P	27	FSKW2525C-3.6P
			1.8x4	2230	7140									52	FSKW2525C-7.2P
32	32	4.762	1.8x2	1760	5500	58	70	92	15	74	68	9	M6x1P	33	FSKW3232D-3.6P
			1.8x4	3200	11000									65	FSKW3232D-7.2P
40	40	6.350	1.8x2	2870	9170	73	95	114	17	93	84	11	M6x1P	42	FSKW4040F-3.6P
			1.8x4	5220	18340									81	FSKW4040F-7.2P

PDF文档下载：

转造级滚珠导丝杆导程精度 (e300)

PMI 转造级滚珠导丝杆外径及导程对照表

轴向背隙

材料与硬度

转造级滚珠导丝杆形式与尺寸

转造级滚珠丝杆螺帽
