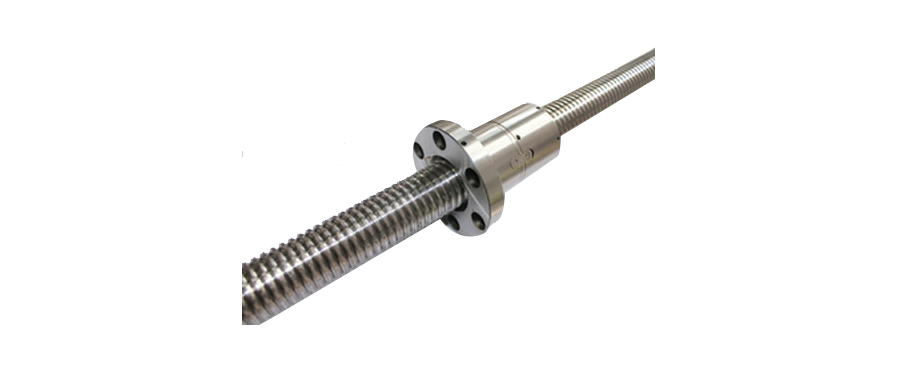

FSIW/FDIW内循环圆法兰系列

注：螺帽刚性 - 如下表所示之刚性质是施加30%之动负荷(Ca)为轴向负荷时，沟槽与钢珠间所产生的弹性变形而求得之理论值。

单位:mm

丝杆尺寸		钢珠直径	循环圈数	基本额定负荷(kgf)		螺帽尺寸												螺帽编号	CAD
						外径	长度	法兰					螺丝孔			油孔	刚性
外径	导程			动负荷 (1×106 REV.) Ca	静负荷 Co	D	L	A	T	W	G	H	X	Y	Z	Q	kgf/μm
14	4	2.381	3	310	670	26	42	46	10	36	20	40	4.5	8	4.5	M6x1P	12	FSIW1404A-3.0P
			4	400	890		47										18	FSIW1404A-4.0P
16	4	2.381	3	320	760	28	42	48.5	10	39	20	40	4.5	8	4.5	M6x1P	13	FSIW1604A-3.0P
	5	3.175	3	570	1030	30	42	49	10	39	20	40	4.5	8	4.5	M6x1P	17	FSIW1605B-3.0P
		3.175	4	730	1370		49										19	FSIW1605B-4.0P
20	4	2.381	4	450	1270	34	44	60	12	48	22	44	5.5	9.5	5.5	M6x1P	19	FSIW2004A-4.0P
	5	3.175	3	650	1420	34	47	57	12	45	20	40	5.5	9.5	5.5	M6x1P	17	FSIW2005B-3.0P
			4	830	1890		53										21	FSIW2005B-4.0P
			6	1180	2840		62										32	FSIW2005B-6.0P
25	4	2.381	3	380	1195	40	40	63	12	51	22	44	5.5	9.5	5.5	M8x1P	17	FSIW2504A-3.0P
	5	3.175	3	730	1820	40	47	63.5	12	51	22	44	5.5	9.5	5.5	M8x1P	20	FSIW2505B-3.0P
			4	940	2420		53										26	FSIW2505B-4.0P
			5	1140	3030		57										32	FSIW2505B-5.0P
	10	4.762	3	1215	2660	42	80	68.5	15	55	26	52	6.6	11	6.5	M8x1P	22	FSIW2510D-3.0P
			4	1550	3540		85										28	FSIW2510D-4.0P
			5	1880	4430		91										34	FSIW2510D-5.0P
28	6	3.175	3	770	2180	43	50	68	12	55	26	52	6.6	11	6.5	M8x1P	22	FSIW2806B-3.0P
32	5	3.175	3	820	2540	48	47	73.5	12	60	30	60	6.6	11	6.5	M8x1P	24	FSIW3205B-3.0P
			4	1050	3390		53										32	FSIW3205B-4.0P
			6	1490	5090		62										46	FSIW3205B-6.0P
	10	6.35	3	1960	4410	50	80	88	16	70	34	68	9	14	8.5	M8x1P	28	FSIW3210F-3.0P
			4	2510	5880	54	90										34	FSIW3210F-4.0P
36	10	6.35	3	2010	5150	58	78	98	18	77	36	72	11	17.5	11	M8x1P	30	FSIW3610F-3.0P
			4	2570	6870		89										39	FSIW3610F-4.0P
40	5	3.175	4	1180	4390	55	56	88.5	16	72	29	58	15	9	14	M8x1P	38	FSIW4005B-4.0P
			5	1430	5490		61										46	FSIW4005B-5.0P
			6	1670	6590		65										55	FSIW4005B-6.0P
	10	6.35	3	2050	5900	64	83	106	18	84	43	86	11	17.5	11	M8x1P	33	FSIW4010F-3.0P
			4	2630	7860		93										41	FSIW4010F-4.0P
			5	3190	9830		99										52	FSIW4010F-5.0P
50	10	6.35	3	2160	7720	74	83	116	18	94	42	84	11	17.5	11	M8x1P	39	FSIW5010F-3.0P
			4	2770	10290		93										50	FSIW5010F-4.0P
			5	3360	12860		99										62	FSIW5010F-5.0P
			6	3920	15440		114										73	FSIW5010F-6.0P
