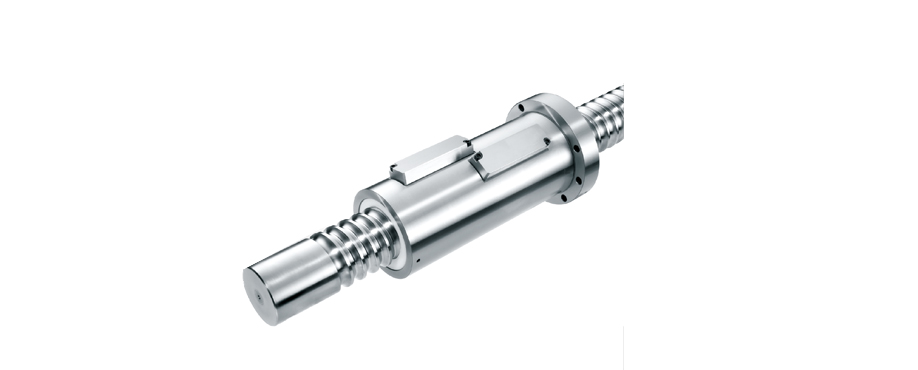

研磨级-高负荷系列


产品特性

PMI 针对FSVH型式进行(钢珠与螺纹的接触角、钢珠直径、回流方式)的改善,提高与旧型式(FSVC)差异2倍以上之
额定动负荷。



高寿命


PMI 采用之循环构造可使螺帽内之负荷分布均匀,提高滚珠丝杆之使用寿命。
旧型式(FSVC)之循环方式为回流管垂直插入滚珠沟槽形成一前倾角,滚珠在进入回流管时会与回流管撞击而弹入回流管,FSVH系列之循环构造由切线方向进入回流管,与导程角方向一致可顺畅进入回流管,可提高循环构造之使用寿命。


高DN值

PMI 采用将钢珠与回流轨道作切线式循环构造,可使用在DN值较高之高转速需求上。

低噪音

因为采用切线式循环构造,故能消除钢珠在回流时撞击回流管所产生之噪音。


多样化的规格组合

PMI 可承制轴径 Ø50~Ø100 ,导程16~25之标准规格。(若有特殊规格需求,请与业务人员接洽)

用途

射出成型机 / 冲、锻压机 / 压模铸造机床 / 半导体制造设备 /
产业用机械

尺寸表(以下可点选)

FSVH
